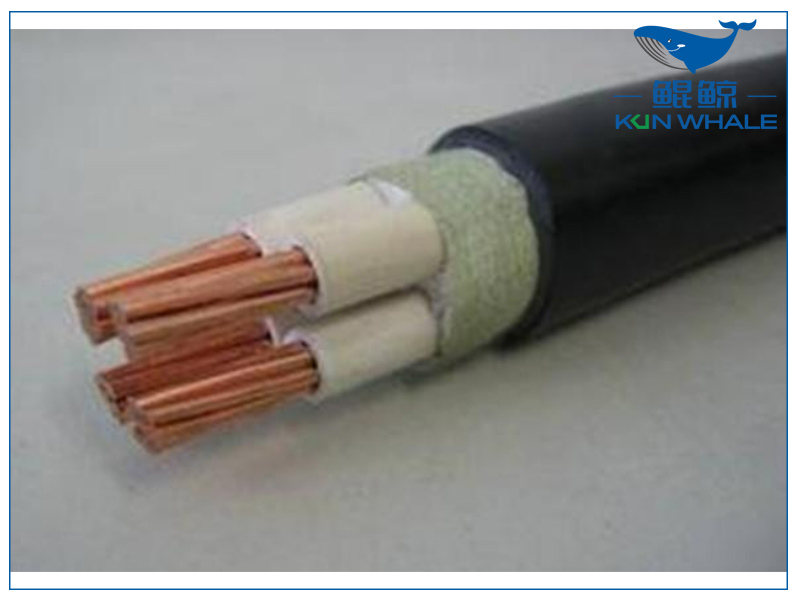

所謂耐火電纜，就是在規定火焰條件下能夠保持一定時間正常運行的電纜，或者說在燃燒條件下能夠保持線路完整的電纜。根據國內耐火電纜生產水平和我們公司的現有狀況，我們公司生產的多為0.6/1.0KV及以下耐火電纜。在GB/T19666-2005標準中是這樣規定的：0.6/1.0KV及以下電纜在額定的電壓下，供火溫度為750+50℃℃，供火時間90min+冷卻時間15min， 2A熔斷器不斷或指示燈不亮。關于對耐火電纜的導體材料，云母帶，絕緣料，輔助材料的選擇做如下闡述。

1. 導體材料和導電線芯結構的選擇

耐火電纜試驗時依據GB/T 19216供火溫度要達到750+50℃，銅的熔點在1000℃以上，所以可以做耐火電纜的導體。

不推薦1.0mm2及以下的銅線做耐火電纜 .

軟結構束線，因導體表面的不光滑平整，將對云母帶造成極大的損傷，生產出的耐火電纜性能不穩定。

大截面的電纜扇形芯導體不易做耐火電纜，圓形芯導體適合做耐火電纜

2.云母帶的選擇根據我們公司的實際生產狀況

多用金云母和合成云母。合成云母的耐火溫度要高于金云母的耐火溫度。由于國家標準中取消了對耐火電纜的分級要求，實際生產中可以根據客戶的要求選擇耐火云母帶，從耐火電纜的安全性和確保耐火電纜質量穩定性考慮，建議均用合成云母。

3.絕緣材料的選擇

PVC的組要成分為PVC樹脂和CaCO3根據其燃燒機理粘附在云母帶的外面，它的燃燒固體殘留物CaO Cacl2的混合物處于比較穩定的狀態，粘附在云母帶的外面，在燃燒過程會產生內應力，擠壓云母帶，使云母帶受到損傷，影響耐火性能。

PE, XLPE是幾乎無填充物的純凈的炭氫化合物，其燃燒產物co2和水蒸氣自然逸出，只有極少量的固體雜質殘留在云母帶上，不會對云母帶造成損傷。

因此可以看出PVC和PE, XLPE等雖都可以做耐火絕緣，但使用PE 和XLPE要比PVC效果好。

4.輔助材料的選擇作為耐火電纜的輔助材料包帶和填充雖不是關鍵材料，但應依據燃燒后生成殘留物最少的原則。
