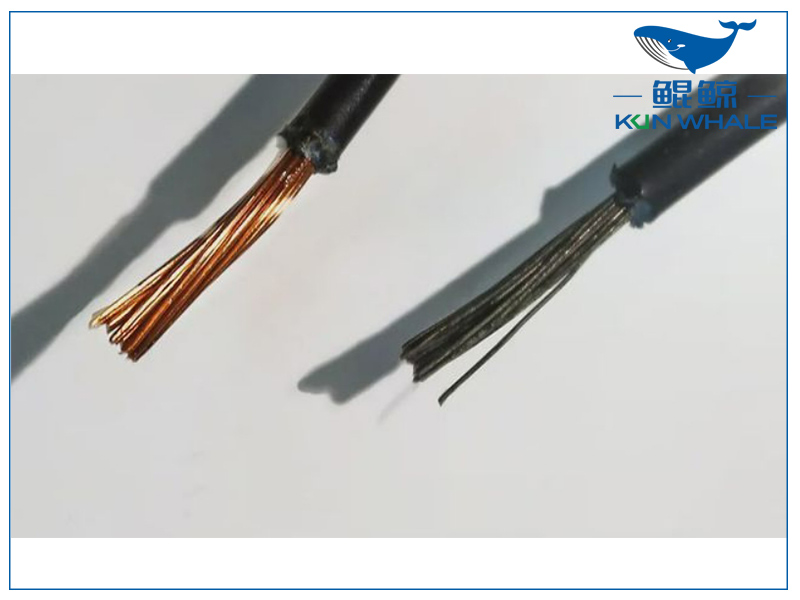

通用橡套電纜是以5類銅導(dǎo)體作為導(dǎo)電線芯，在其生產(chǎn)過程中，常常發(fā)現(xiàn)銅導(dǎo)體氧化變色，這嚴(yán)重地影響了產(chǎn)品的質(zhì)量，成為了國內(nèi)眾多電纜生產(chǎn)廠家的一個老大難技術(shù)問題。

銅屬于過渡金屬，易被空氣中的氧氣在酸性條件下氧化成黑色的CuO。當(dāng)銅導(dǎo)體表面有水膜或水珠時，由于大氣中含有大量塵埃，如煙霧、煤炭、汽車尾氣、氯化物及其他酸、堿、鹽顆粒粉塵等， 這些有害物質(zhì)溶解于水膜或水珠中，即可形成電解液，從而加劇銅導(dǎo)體的氧化變色。輕者影響產(chǎn)品外觀品質(zhì)和產(chǎn)品質(zhì)量，重者則影響銅導(dǎo)體的使用，造成生產(chǎn)成本的浪費(fèi)。所以，銅導(dǎo)體一定要妥善保管，注意防氧化變色。

電纜用金屬銅從原理上講主要有物理方法阻隔銅與潮濕空氣接觸、陰極保護(hù)氧化還原法阻止銅導(dǎo)體氧化、化學(xué)方法在銅導(dǎo)體表面生成鈍化膜阻止氧化，抑或在導(dǎo)體表面噴涂特殊液體予以保護(hù)。以通用橡套電纜的生產(chǎn)為例，每道工序防氧化控制的主要方法。

1、銅桿進(jìn)廠前運(yùn)輸、檢測及儲存

我國大多數(shù)電纜企業(yè)用銅為外購，應(yīng)選擇質(zhì)優(yōu)金屬銅桿，規(guī)范供應(yīng)商運(yùn)輸、交貨流程與制度，銅桿進(jìn)廠檢驗(yàn)依照GB/T 3048.2或電纜企業(yè)企標(biāo)執(zhí)行。銅桿的儲存可用塑料布或塑料薄膜覆蓋銅桿，即最簡單的物理阻隔法阻止銅桿與潮濕空氣的接觸。車間領(lǐng)用銅桿時一定要逐個銅桿卷進(jìn)行肉眼檢查是否有發(fā)黑現(xiàn)象，從生產(chǎn)源頭加以控制。

2、銅桿拉絲工序的控制

0.4mm單絲的拉制一般采用連續(xù)退火的銅大拉機(jī)和中拉機(jī)，需經(jīng)過放線、拉絲與退火、冷卻、烘干、收線等工序。首先，應(yīng)選取合適的模具，切不可過小，否則會強(qiáng)制使金屬銅的晶格變異，加劇金屬溫度的急劇上升。其次，開機(jī)前檢查乳化液的酸堿度，確保為堿性溶液，同時拉絲油中應(yīng)添加抗氧化劑，在銅導(dǎo)體表面形成鈍化膜，防止氧化；放線時，保持放線張力穩(wěn)定、均勻，不可過度顫動；拉絲過程中操作者應(yīng)保證恰當(dāng)水位高度，保證退火程度均勻，避免退火不足或退火過度；收線時，銅導(dǎo)體表面不應(yīng)有殘余液體，可在收線前方處放置一塊干燥的毛氈（經(jīng)常更換），以保證單絲的干燥。最后，在拉絲下盤后用透明塑料薄膜密封，存放于干燥環(huán)境之中，待流轉(zhuǎn)，否則會由于導(dǎo)體表面溫度較高而易與潮濕的空氣發(fā)生氧化的風(fēng)險。

　3、銅絲絞合(束絞)與絕緣橡皮、護(hù)套橡皮擠出工序

以銅絲絞合為例，導(dǎo)體在絞合過程中，經(jīng)過各道壓模使得金屬銅晶格改變結(jié)構(gòu)，在強(qiáng)外力作用下，過模后銅導(dǎo)體溫度較過模前有較大提高，因此銅導(dǎo)體外層易氧化。故可在絞和過程中用輸液軟管將抗氧劑（0.3%的苯并三氮唑酒精溶液）滴入銅絲中，滴入標(biāo)準(zhǔn)以剛好浸潤銅絲表面為準(zhǔn)，避免過少存在局部氧化或過多浪費(fèi)的現(xiàn)象發(fā)生，在所有防氧化工作準(zhǔn)備穩(wěn)妥后，再開機(jī)運(yùn)轉(zhuǎn)。收線處應(yīng)保證收線盤干燥，收線盤裝滿后，用透明塑料薄膜密封。

導(dǎo)體擠包絕緣前應(yīng)縱包或繞包聚酯帶，放置橡皮絕緣材料中的物質(zhì)腐蝕導(dǎo)體。絕緣橡皮和護(hù)套橡皮在擠出過程中，應(yīng)避免線頭進(jìn)水，而發(fā)生線頭氧化變黑現(xiàn)象。
