阻燃耐火電纜型號

近年來，隨著國民經濟的發展，建筑的體積和高度及其使用功能的復雜程度也在不斷增加。隨著而來的是用電量的劇增及電氣火災的居高不下。其中電纜線路是引起電氣火災的主體也是傳播火災的介質，因此使用阻燃耐火電纜成了默守的規范。阻燃耐火電纜廠-河南太平洋線纜為詳細介紹阻燃耐火電纜型號，規格，作用，圖片等信息。

阻燃耐火電纜不僅能滿足阻燃電纜的特性外，還能在火災條件下滿足線路供電的能力。主要用在消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦山，石油，化工等。

一、阻燃耐火電纜的結構

導體+耐火層+絕緣層+護套層

阻燃耐火電纜的導體采用銅導體，導體幾何形狀為圓形，且多根絞合導體應緊壓。圓形緊壓銅導體與扇形導體相比有許多優點：繞包云母帶時使云母帶與導體結合緊密，有利于電場均勻分布，增強電纜的電氣絕緣性能，同時可以節約云母帶的用量，降低成本。

導體外采用兩層或多層云母帶重疊繞包，一般重疊率不小于30%，有時重疊率達50%才能達到耐火試驗要求，以達到耐火試驗為基準。繞包角控制在40-50度。

阻燃耐火電纜根據阻燃等級的不同允許選用交聯聚乙烯或無鹵低煙阻燃聚烯烴絕緣材料，由于導體外重疊繞包兩層或多層耐火云母帶，對于導體截面25mm2及以上的電纜其絕緣層厚度允許減薄20%，但以能夠通過耐火電纜試驗為基準。電纜護套選用無鹵低煙阻燃聚烯烴護套材料，其結構尺寸按照相關標準執行。

二、阻燃耐火電纜執行標準

阻燃型控制電纜其電氣性能符合GB9330—88《塑料絕緣控制電纜》，阻燃性能根據要求可符合GB／T1 8380.3《成束電線或電纜的燃燒試驗方法》中的A、B或C類，耐火性能應符合GB／T19216—2003《在火焰條件下電纜或光纜的線路完整性試驗》的規定。

三、阻燃耐火電纜特點：

耐火電纜燃燒時產生的酸氣煙霧量少，耐火阻燃性能大大提高，特別是在燃燒時，伴隨著水噴和機械打擊的情況下，電纜仍可保持線路的完整運行。符合IEC331規定 符合GB12666.6規定：

火焰溫度 750℃ 　 火焰溫度 950℃-1000℃　 火焰溫度 750℃-800℃

燃燒時間 3h 　 　 燃燒時間90min　 　 　 　燃燒時間90min

冷卻時間 21h　 　 附加電壓 額定電壓 　 　 　附加電壓 額定電壓

附加電壓 額定電壓 附加電流 3A　 　 　 　附加電流 3A

附加電流 3A A類 B類

6.敷設推薦的允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍；

鋼帶鎧裝電纜應不小于電纜外徑的12倍；

氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。

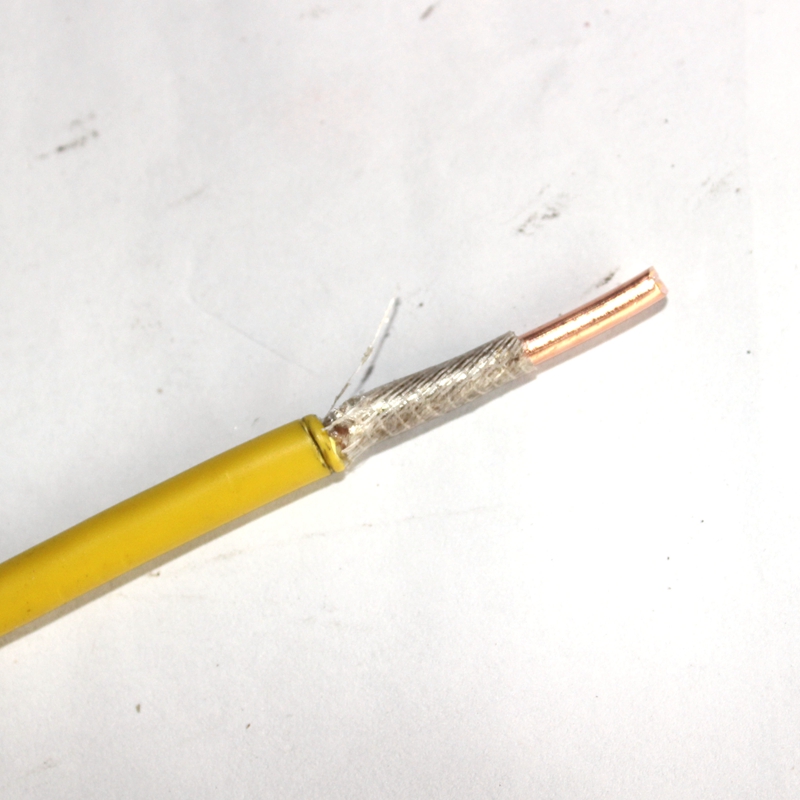

四、阻燃耐火電纜圖片：

五、阻燃耐火電纜型號

(1)、阻燃耐火電纜型號由燃燒特性代號和電纜型號兩部分組成

燃燒特性 名稱 代號

阻燃A級 ZA

阻燃B級 ZB

阻燃C級 ZC

阻燃D級 ZD

耐火 N

無鹵低煙 WD

低煙無鹵阻燃耐火電纜常見用途和分類：低煙無鹵控制電纜、低煙無鹵布電線及低煙無鹵電力電纜。用途代號：電力 省略，控制 K，布線 B。常用材料：銅導體 省略，交聯聚乙烯絕緣 YJ，聚烯烴護套 Y(E)。

(2)低煙無鹵阻燃耐火電纜常見型號

WDZN-BYJ: 無鹵低煙阻燃耐火的交聯聚乙烯絕緣(銅芯)電線.

WDZ-KYJE：交聯聚乙烯聚烯烴護套阻燃低煙無鹵控制電纜

WDZ-YJE：銅芯交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃型電力電纜

WDZ-YJE22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃型電力電纜

WDZN-YJE22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃耐火電力電纜

WDZ-YJY：銅芯交聯聚乙烯絕緣聚乙烯護套低煙無鹵阻燃型電力電纜

WDZN-YJY：銅芯交聯聚乙烯絕緣聚乙烯護套低煙無鹵阻燃耐火型電力電纜

WDZ-YJY22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套低煙無鹵阻燃型電力電纜

WDZN-YJY22：銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套低煙無鹵阻燃耐火型電力電纜。

以上就是阻燃耐火電纜型號的介紹，收藏河南太平洋線纜（http://www.meijutiemo.com）免費獲取電纜行情與咨詢。關于阻燃耐火電纜型號、報價、價格等問題咨詢：15838252668
