預分支電纜就是預先做好分支電纜，電纜出廠后直接使用，不需要現場做分支，一次性通電率高，避免現場各種隱患情況出現，極大縮短了施工周期，大幅度減少材料費用和施工費用,更大地保證了配電的可靠性。太平洋線纜的小編帶大家了解YFD預分支電纜!

　一、預分支電纜概述

預分支電纜是工廠在生產主干電纜時按用戶設計圖紙預制分支線的電纜，比如VV、YJV交聯電纜、防火電纜在生產時預制出分支，避免了因電纜接頭引起電纜故障等。預分支電纜是近年來的一項新技術產品，與原技術相比具有優良的抗震性、氣密性、防水性。預分支電纜由四部分組成：

(1)主干電纜;

(2)分支線;

(3)分支接頭：

(4)相關附件，并具有三種類型：普通型、阻燃型(ZR)、耐火型(NH)。

預分支電纜是高層建筑中母線槽供電的替代產品，他具有供電可靠、安裝方便、防水性好，占建筑面積小、故障率低、價格便宜、免維修維護等優點，適用于交流額定電壓為0.6/1KV配電線路中。

廣泛應用于高中層建筑、住宅樓、商廈、賓館、醫院電氣豎井內垂直供電，也適用于隧道、機場、橋梁、公路等供電系統。

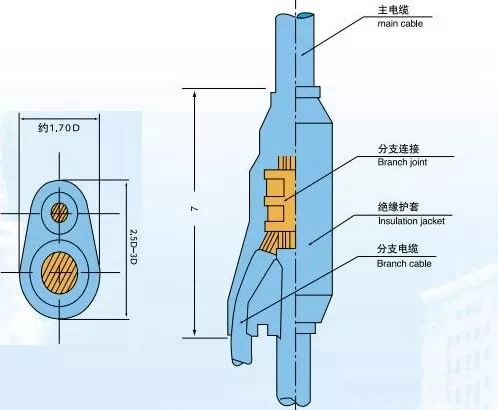

　二、　預分支電纜結構：

主要電纜導體、絕緣層、屏蔽層、保護層和預分支電纜連接體組成，主要應用于電能輸送;

因為直接在電纜廠加工而成，不用現場剝開電纜做分支，保持了電纜的完整的電氣性能。

分支接頭采用三種類型：U型、C型、O型質量均超國家標準，達到水平。預分支電纜的分支開口可根據客戶需求定制，可向上或向下。

　三、預制分支電纜的主要性能：

(1)絕緣電阻≥200MΩ;

(2)絕緣耐壓≥3.5kV/5min;

(3)良好氣密性與防水性，即將分支接頭浸入水中，在水與電纜芯之間測量絕緣電阻和工頻耐壓均應符合1和2的要求。

(4)分支接頭的接觸電阻的小，接觸電阻與等長的分支線的基準電阻之比值≤1.2;

(5)接頭短路強度大，短路后接觸電阻比率的變化率鑒≤0.2;

(6)ZR-YJV型阻燃預制分支電纜,護套的自熄時間續≤12s，符合GB12666.5 的要求;

(7)NH耐火型電纜除了能在正常的工作條件下供電外，也能在燃燒情況下，保持90min的正常運行，符合GB12666.6的要求。

(8)VV型電纜的銅芯的工作溫度為70℃，YJV型電纜的銅芯的工作溫度為90℃;

(9)具有優良的耐腐蝕性，能抵抗無機鹽、油、堿、酸和有機深劑對它的腐蝕;

(10)YJV型預制分支電纜具有優良的熱穩定性和抗老化性;

(11)GWDZ、WDZA、WDNA、WDZAN-清潔型預制分支電纜具有低煙、低毒、無鹵、耐火等優越性能。

(12)GZR-YJV隔氯層系列分支電纜。具有高阻燃、耐火性能、阻燃性能超過阻燃標準A類。

　四、預分支電纜優點：

(1)優良的抗震性、氣密性、防水性和耐火性。

(2)主干電纜導體無接頭，連續性好，減少故障發生幾率。

(3)采用的全機械化壓接技術，避免人為因素的影響。

(4)可定制性高，可根據配電系統的配電點的需要設定分支位置。

(5)分支體接觸電阻極小，不受熱脹冷縮的影響。

(6)降低配電成本及工程造價，經濟指標高，綜合效益明顯。

(7)安裝簡便，施工周期短，相比封閉母線槽大幅度減少安裝工時。

(8)安裝運行后免維護，在平時不需要作任何維護和保養。

五、預分支電纜的檢測：

1、除例行耐壓試驗外，務必增加絕緣電阻檢測，用搖表即可，在每個分支體完成注塑完成后用搖表測量絕緣情況，在成品耐壓后也應用搖表檢測絕緣情況，防止在水冷卻過程中分支體進水造成短路，一般交流耐壓試驗檢測不出，只能增加一套用搖表檢測工序。

2、線芯導通檢測，在每個分支體應測試與主干的導通試驗，防止在生產過程中由于操作不當造成分支體與主干斷路。

預分支電纜接頭注塑成型的技術要求：

1)、注塑用絕緣材料應采用與主、分電纜內層絕緣或外層護套型號相同的絕緣材料;

2)、在注塑過程中不得對主、分電纜原有的內層絕緣及外層護套造成任何傷害;

3)、確保注塑材料和主、分電纜外層護套有效粘全后的氣密性和水密性;

4)、分支聯體注塑成型后，耐壓AC.3500V、5min不出現擊穿;絕緣電阻≥200MΩ。

　六、預分支電纜的預分支接頭生產工藝

在生產預分支電纜是使用到電纜預分支接頭，也就是預分支電纜連接體;預分支電纜分支連接體生產工藝：每種電纜型號不一樣，預分支電纜連接體均有區別，通用的就是YJV電纜預分支多，還有其他礦物電纜等預分支連接體，生產工藝技術含量較高，而且價格貴。預分支電纜的預分支接頭生產工藝：

1、在預先測量好的尺寸出切開護套和絕緣，根據不同截面大小電纜切開護套和絕緣的尺寸不同;

2、用C型管對應相應色序壓接主干和分支線，壓接時注意壓接鉗的力度，不能過松或過緊，過松會造成電纜壓接脫落，導致斷路，壓接過緊會壓斷導體或造成導體斷股。

3、在壓接好的導體裸露處用聚四氟乙烯帶纏繞烘烤透明，(微信公眾號：建筑水電知識平臺)再纏繞防水膠帶(老虎帶)后可用木制錘子收縮纜芯，以方便注塑。

4、在注塑過程中應選擇合適模具和注意注塑機模具注塑處的密封，模具過大造成成本浪費，模具過小造成次品，密封不好兩端跑焦，影響注塑效果。

5、預分支電纜應充分冷卻后才可裝盤，否則會造成連接體扁形，影響美觀;還有注意分支和主干的端頭密封，防止線芯進水。

以上就是關于YFD預分支電纜的介紹，河南太平洋線纜（http://www.meijutiemo.com/）專注高品質電線電纜，電力電纜現貨，主營產品有：低壓電纜，高壓電纜，鋁合金電纜，低煙無鹵電纜，礦物絕緣電纜，防火電纜，架空電纜，布電線，預分支電纜等等電線電纜型號規格齊全，歡迎新老客戶定制采購!
