早在2002年上海市就制定了《民用建筑電線電纜防火設計規程》 (DGJ08-93-2002, 以下簡稱《電纜防火規程》) , 第5.1.3條規定:“當電線電纜成束敷設時, 應采用阻燃電線電纜”;第5.1.4條規定:“在外部火勢作用下, 需保持線路完整性、維持通電的場所, 其線路應采用耐火電線電纜或礦物質電纜” (5.1.3條、5.1.4條為強制性條文) ;第5.3.2條規定:“由變配電所 (或總配電室) 引至消防設備的電源主干線路應采用阻燃耐火電纜或礦物質電纜, 但在特級、一級場所宜采用礦物質電纜 ?！?

《民用建筑電氣設計規范》 (JGJ 16-2008, 以下簡稱《民規》）第13.10.4條規定:“1火災自動報警系統保護對象分級為特級的建筑物, 其消防設備供電干線及分支干線, 應采用礦物絕緣電纜;2火災自動報警保護對象分級為一級的建筑物, 其消防設備供電干線及分支干線, 宜采用礦物絕緣電纜……“《電纜防火規程》與《民規》的要求是一致的, 只是《民規》的要求更高。

一、 礦物質電纜介紹

礦物質電纜是在同一金屬護套內, 由經壓縮的礦物粉絕緣的一根或數根導體組成的電纜。礦物質電纜完全由無機材料組成, 包括銅導體 (熔點1 083℃) 、高純度氧化鎂礦物粉 (熔點2 800℃) 、無縫連續銅管護套 (熔點1 083℃) 。

礦物質電纜在國外開發應用較早。19世紀末瑞士人研發出礦物質電纜, 1934~1936年法、英等國相繼正式投產礦物質電纜, 到20世紀70年代中葉僅電力用礦物質電纜在世界范圍的使用量就已達到50 000 km以上。由于此種電纜在某些場所使用時具有其它電纜無法替代的優越性, 目前一些主要的工業國家, 如英國、美國、加拿大、法國、意大利、澳大利亞等, 都在大規模生產。一些性組織和國家的標準、規范、法規等也規定或推薦在某些場所和部位使用礦物質電纜, 尤其在對安全要求很高和環境條件惡劣的場所。上世紀70年代中期引入, 80年代開始生產礦物質電纜, 隨著使用量的大量增加, 現在已有多家公司從事礦物質電纜的生產, 為許多重要項目提供了可靠的電纜。

礦物質電纜的主要特性如下:

a.耐火。電纜的全部材料僅由銅和氧化鎂構成, 氧化鎂本身是一種優良的耐火材料, 在高溫下的絕緣性能也很好, 因此電纜可在接近銅的熔點溫度下繼續運行, 試驗證明礦物質電纜在950~1 000℃下可持續運行180 min。外的很多火災現場也充分證明經火災后的所有電纜中, 僅有礦物質電纜完好無損并能保持連續供電。

b.耐高溫、不老化、壽命長。電纜可在250℃下連續長時間使用, 壽命可達數百年。由于電纜全部由無機材料構成, 因此不會老化, 尤其適用于需要電纜在高溫環境下長期使用的場所。

c.無煙、無鹵、安全。在過載和火燒的情況下, 電纜不會釋放出任何有害氣體和煙霧, 更不會引發和傳播火災, 是真正意義上的“安全型”電纜, 這對火災時確保消防設備連續供電和人員 (包括消防救援人員) 安全至關重要。

d.載流量大、過載能力強。氧化鎂絕緣材料的導熱系數遠大于有機絕緣材料, 散熱非常好。相同截面的礦物質電纜載流量大于有機絕緣電纜的載流量。由于有機絕緣電纜在消防系統中使用加以機械及防火保護, 這樣在相同載流量下, 完全明敷的礦物質電纜至少可比其他電纜降低1~2個截面等級使用。

e.防水、耐腐蝕。礦物質電纜的護套是無縫的金屬銅管, 不透水、油和氣體, 可以在水中敷設長期使用。因為銅具有良好的耐腐蝕性能, 在大多數情況下, 不需要采取附加保護措施。在有氨及氨氣等對銅有強烈腐蝕作用的化學環境中, 可在電纜外面直接擠包上一層塑料護套。

f.節能、環保。由于礦物質電纜導體采用的材料是T2純紫銅, 護套采用的也是磷脫氧的純紫銅, 含銅量高, 因此相同截面的電纜, 導體直流電阻小, 線路損耗少。另銅護套可做PE線使用, 既可靠又節約了線材。

g.安裝方便、美觀。礦物質電纜經完全退火處理, 具有很好的柔軟性, 礦物質電纜的小彎曲半徑僅為電纜直徑的2~6倍, 在安裝敷設時使用專用工具, 施工方便、美觀。

二、礦物質電纜與其它類型電纜使用對比

民用建筑消防回路中常用的電纜有耐火電纜 (型號為NH-YJV等) 、礦物質電纜 (型號為BTTZ等) , 其他一般負荷的線路則采用阻燃型電纜 (型號為ZR-YJV等) 。

1. 線路的安全可靠性對比

礦物質電纜、無煙、不會燃燒, 本身不會因短路而引起火災?；馂臅r可以長時間連續供電, 在供火溫度為950℃時可連續供電180 min, 并且可以經受火災時噴淋水和重物墜落的沖擊。

而其它耐火電纜只能達到國標《在火焰條件下電纜或光纜的線路完整性試驗》 (GB/T 19216-2003) , 即在750℃溫度下燃燒, 電纜連續供電90 min的要求, 且無法承受噴淋水和重物墜落的沖擊。為了滿足承受噴淋水和重物墜落的沖擊, 需要穿金屬管或密封橋架進行保護, 而金屬管和金屬線槽須涂刷防火涂料。涂刷防火涂料受到眾多因素的限制, 質量很難保證, 影響防火效果。且防火涂料通常需要2~3年涂刷一次, 往往很難保證定期涂刷, 造成安全隱患。

2001年4月26~28日公安部四川消防研究所按照英國消防研究所的實體火災實驗要求, 對市場上的5種電纜在不同敷設方式下進行了實體火災耐火實驗。這5種電纜分別是普通電纜、阻燃電纜、耐火電纜、隔氧層電纜以及礦物質電纜。除礦物質電纜明敷設以外, 其他電纜分別采用5種敷設方式:明敷、穿管敷設、埋墻敷設、防火橋架敷設、防火橋架內穿管敷設。礦物質電纜在規定的60 min火災實驗中能保證線路的完整性, 在燃燒過程中能承受水噴淋及重物沖擊;耐火電纜在防火橋架內敷設時能通過60 min的火災實體實驗;埋墻敷設的耐火電纜、阻燃電纜、隔氧層阻燃電纜能通過60 min的火災實體實驗;其余電纜均失效。失效記錄見下表。

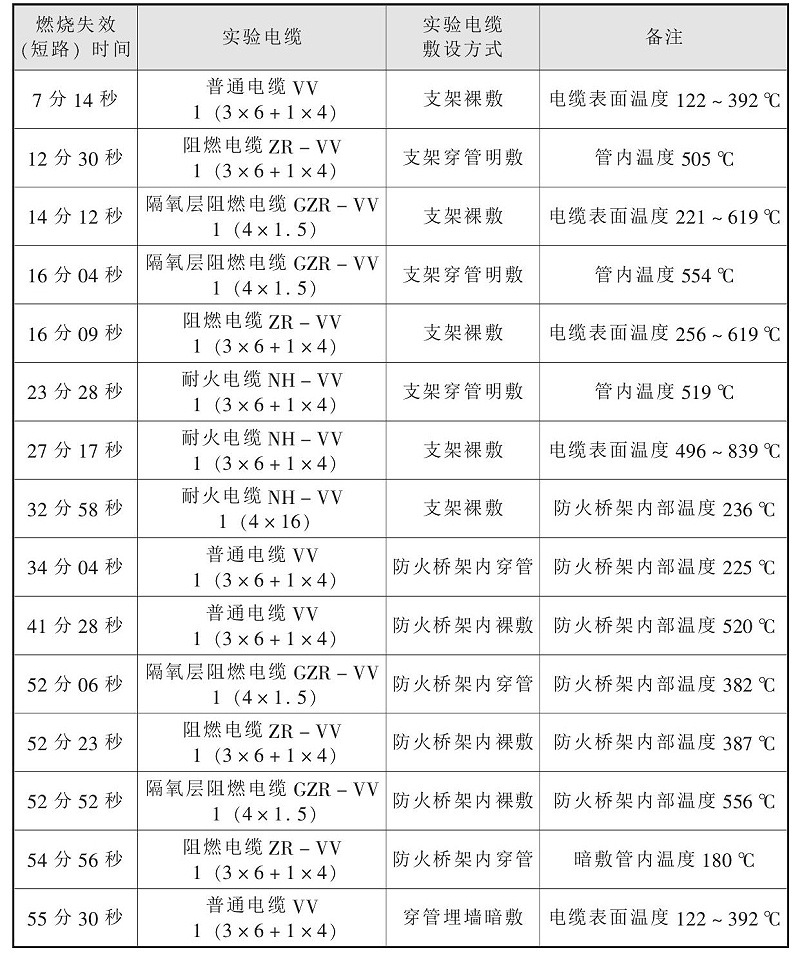

實體火災實驗電纜失效記錄Tab.Record of cable failure in the physical fire experiment

2. 煙霧和毒氣性能對比

礦物質電纜由無機物組成, 火燒時不會產生任何煙霧和毒氣。聚氯乙烯絕緣電纜在火災中會釋放出煙霧和毒氣。交聯電纜的鹵素含量雖低, 但煙霧量和聚氯乙烯絕緣電纜相近。因此, 對于人員密集的場所, 一旦發生火災, 只有礦物質電纜才能徹底避免“二次災害”。

三、什么情況使用礦物質電纜

國標《高層民用建筑設計防火規范》 (GB50045-95, 2005年版) 、《建筑設計防火規范》 (GB 50016-2006) 都已明確了對礦物質電纜的使用。《民規》對消防用電設備在火災發生期間的少持續供電時間也作了明確的規定, 消防設備如消防泵、消防風機、消防電梯等要求持續供電時間大于180 min, 實際上目前只有礦物質電纜在火災時能滿足此要求。

已有許多工程項目使用了礦物質電纜, 如航站樓、地鐵站及隧道、火車站、醫院、廣電大廈、通信樞紐、體育場館、影劇院等公共建筑, 還有許多一類高層和超高層建筑。尤其是2008版《民規》實施后, 大量的工程項目設計選用了礦物質電纜作為消防等重要負荷的供電電纜。但是由于對礦物質電纜認識不足, 業主、安裝、監理也包括很多電氣設計人員, 仍對使用礦物質電纜持疑慮態度。許多項目在實施前又修改回普通 (阻燃) 電纜或耐火電纜, 認為這樣做可節省電纜成本、節省工程造價。實際上采用礦物質電纜不但, 而且更經濟。
