低壓電纜什么時候用5芯（3+2、4+1）？鄭州電纜廠家-河南太平洋線纜整理了相關文件及資料供大家參考：

3.2.7符合下列情況之一的線路,中性導體的截面應與相導體的截面相同:

1單相兩線制線路;

2銅相導體截面小于等于16mm2或鋁相導體截面小于等于25mm2的三相四線制線路。

3.2.8符合 下列條件的線路,中性導體截面可小于相導體截面:

1銅相導體截面大于16mm2或鋁相導體截面大于25mm2 ;

2銅中性導體截面大于等于16mm2或鋁中性導體截面大于.等于25mm2;

3在正常工作時,包括諧波電流在內的中性導體預期大電流小于等于中性導體的允許載流量;

4中性導體已進行了過電流保護。

配電箱后有較大容量UPS、可控硅、變頻器等諧波源設備時，配電箱進線電纜中性線與相線同截面為4+1電纜；（2）配電箱后接單相設備較多時，配電箱進線電纜中性線與相線同截面為4+1電纜；（3）配電箱所接三相普通設備較多時，配電箱進線電纜用3+2電纜。另：隨著制造技術水平的提升，N線帶過電流防護，同時又斷開的4P斷路器能否會擴大應用范圍。

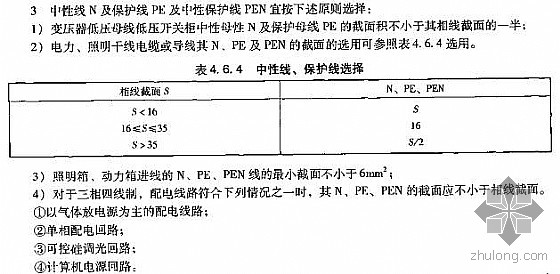

可參見《全國民用建設工程設計技術措施電氣》P59――低壓配電4.6.4導體截面的選擇：

S小于16平方的，N，PE要求與相線同截面
S在16平方與35平方之間的，N，PE至少為16平方
S大于35平方的，N，PE至少為相線的一般
3+2就是N與PE同截面(比相線小)，4+1就是N與相線同截面，PE減小
3+2是用在三相基本平衡的場合.4+1是用在三相不平衡(或者說有可能不平衡)的場合

3+2電纜的3就是三根相線（L1，L2，L3相線，這三條線直徑大）線的直徑一樣大，2就是零線和和PE線，一條線用于接零線（N中性線，這條直徑相對L1，L2，L3小）、一條線用于接接地線（PE接地保護線，這條直徑相對L1，L2，L3也小）。

4+1電纜的4就是三根相線和零線的直徑一樣大，1就是PE接地線單獨是一個直徑；4+1就是一條電纜由4條線，其中一條線用于接火線（L1相線），一條線用于接零線（N中性線），一條線用于接接地線（PE接地保護線）也行。

 3+2、4+1電纜主要用于長期運行的用電設備上。3+2電纜是由二根截面相同的線（一般比主線芯的截面小1/2左右）來作為零線和接地保護線。4+1電纜是由一根截面小于主線芯的線（一般比主線的截面小1/2左右）來做為接地保護線，和一根與主線芯相同截面的線來做為零線（因為有的電力系統短路時的回路電流比較大，所以選擇與主線相同截面的另線）。對變頻器接線方式的不同，提供的電纜結構有三種，即：3芯、3 +1芯、3+3芯。

這個跟用電設備有關，深入的看是跟三相平衡有關，對于三相分別帶著設備而線路三相不平衡，比如照明線路，則用4+1,不平衡電流可以從相線流走。如果是三相帶著設備而線路三相平衡，比如三相電機，則用3+2的電纜。如有錯誤請指教
